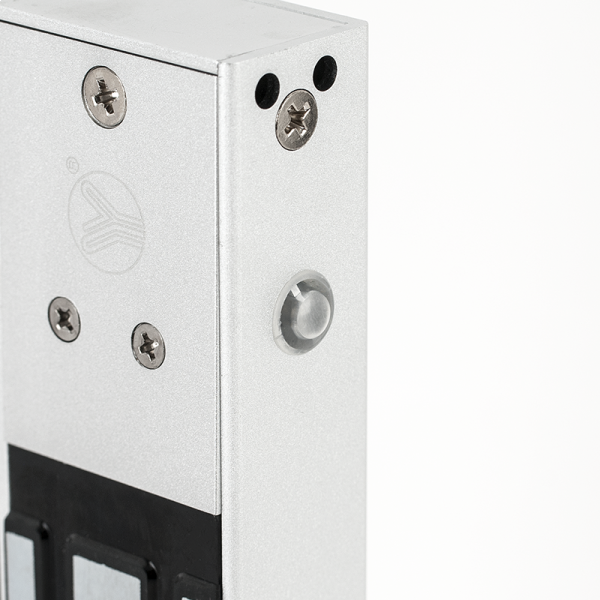

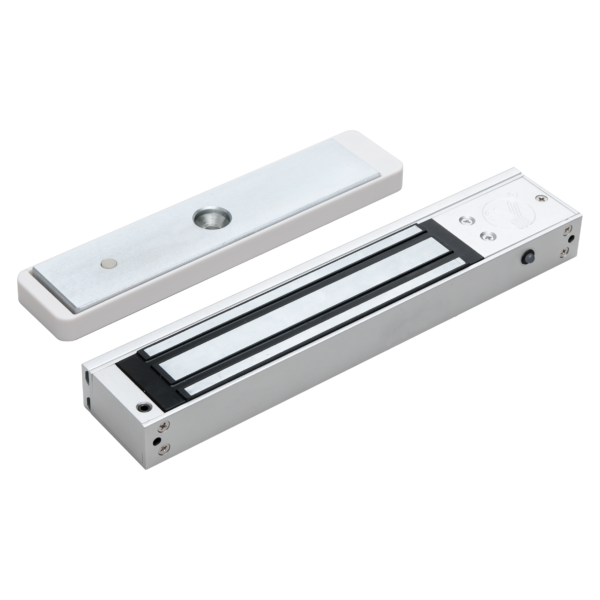

Dupla szenzoros felületre szerelhető síkmágnes visszajelzéssel – LED – 280kg

Miért válasszunk síkmágnest?

A síkmágnesek ideális megoldást jelentenek minden típusú ajtóra. Ezek a zárak vandálbiztosak, kopó és mechanikus alkatrészeket nem tartalmaznak, így biztonságosan üzemeltethetőek hosszú távon is. Telepítésük egyszerű, szerelőkonzolok segítségével többféle módon fel lehet rögzíteni.

Mire kell odafigyelnünk kis tartóerejű síkmágnes választásakor?

FIGYELEM! A kis méretű vagy kis tartóerejű (35kgf, 70kgf) síkmágnes önmagában nem alkalmas ajtók zárására. Ajtók esetében javasolt legalább 180kgf tartóerejű mágnes kiválasztása.
A síkmágnest minden esetben a belső, védett térbe szabad telepíteni, hogy illetéktelenek ne tudjanak hozzáférni se a rögzítési pontokhoz, se a vezetékekhez.

Miért fontos a síkmágnesek megfelelő bekötése és a feszültség beállítása?

A síkmágnesek üzembiztos működése és a névleges tartóerő garantálása érdekében elengedhetetlen a megfelelő tápfeszültség kiválasztása és annak beállítása. Azokon a típusokon, amelyeknél a tápfeszültség bemenet (12V DC vagy 24V DC) jumperrel állítható, a rendszer üzembe helyezése előtt az alábbi lépéseket kell elvégezni:

• Tápegység ellenőrzése: Győződjön meg arról, hogy a tápegység kimeneti feszültsége stabil, és pontosan megegyezik a tervezett üzemmóddal (12V DC vagy 24V DC).

• Jumper pozicionálás: A vezérlőelektronikán található jumper tüskék (tüskesor) segítségével állítsa be az üzemi feszültséget:

  • 12V DC üzemmód: A két szélső tüskepár van rövidre zárva. (gyári alapértelemzett állapot)

  • 24V DC üzemmód: A középső két tüskepár van röidre zárva.

FIGYELEM! A helytelen feszültségbeállítás vagy a nem megfelelő tápellátás az eszköz végleges meghibásodását okozhatja:

• Túlfeszültség: A megengedettnél magasabb tápfeszültség alkalmazása a tekercs túlmelegedéséhez és szigetelésének károsodásához (tönkremeneteléhez) vezet.

• Alulfeszültség: A névlegesnél alacsonyabb tápfeszültség esetén a mágneses fluxus nem éri el a tervezett értéket, így a tartóerő drasztikusan lecsökken, ami a rendszer biztonsági funkcióját ellehetetleníti.

Milyen szerelési lehetőségek vannak az YM-280N(LED)-DS síkmágnes esetében?

Alapértelmezett beépítési mód

A képen látható a síkmágnesek széles tokra történő szerelése, amely ideális kifelé nyíló ajtókhoz. Ebben az esetben a síkmágnes és az ellenoldal saját gyári rögzítési pontjait használjuk.

• A síkmágnes gyári csomagja  a szükséges rögzítőelemet és konzolt tartalmazza.

• Az ellendarab (armatúra) rögzítéséhez a nyíló felületet át kell fúrni, valamint a stabil pozíció megtartásához a csomagban található illesztőszeget (brezon stift) alkalmazni kell.

• A telepítés feltétele, hogy az ellendarab és a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok vagy a bútorlap felületén.

Szükséges kozolok a szereléshez:

• Síkmágnes: saját gyári konzollal
• Ellenoldal: saját gyári műanyag „I” konzollal (az ajtó állapot visszajelzás működéséhez kell)

Szerelési környezet: széles tokozat

Széles tokra esztétikusan

Az alapértelmezett beépítési mód problémája, hogy az ajtólap átfúrása szükséges hozzá. Amennyiben az ajtólapot nem lehet, vagy tilos átfúrni,  akkor az ellendarab egy „I” tartókonzollal rögzíthető.

• Elkerülhető az ajtólap átfúrása (például tűzgátló ajtó esetében).

• A telepítés feltétele, hogy az ellendarab és a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok vagy a bútorlap felületén.

Szükséges kozolok a szereléshez:

• Síkmágnes: saját gyári konzollal (keskeny tok esetén MBK-280NL konzollal)
• Ellenoldal: saját gyári műanyag „I” konzollal (az ajtó állapot visszajelzás működéséhez kell)

Szerelési környezet: széles tokozatra átfúrás nélkül

Keskeny tokra „LC” konzollal esztétikusan

Az LC konzol esztétikusan eltakarja és mechanikai védelmet is nyújt a síkmágnesből kijövő vezetékeknek. A síkmágnest „LC” konzollal az ellendarabot pedig „I” konzollal rögítjük.

A konzolok az alábbi feladatokat látják el:

• „L” konzol: Ezzel rögzítjük magát a síkmágnest a tok homlokfelületére, de itt lelógatva azt az ajtó síkjába.
• „I” konzol: Az ellendarab (armatúra) rögzítése az ajtólap átfúrása nélkül.

Szükséges kozolok a szereléshez:

• Síkmágnes: MBK-280NLC konzollal
• Ellenoldal: saját gyári műanyag „I” konzollal (az ajtó állapot visszajelzás működéséhez kell)

Szerelési környezet: keskeny tokozatra esztétikusan

Befelé nyíló ajtóknál ZL-konzol használata

Ha az ajtó befelé nyílik, a síkmágnes felszereléséhez ZL-konzolszett szükséges. Ennek a speciális szerelvénynek a részei az alábbi feladatokat látják el:

• „L” konzol: Ezzel rögzítjük magát a síkmágnest a tok homlokfelületére.

• „Z” konzol: Ezzel szereljük fel az ellendarabot (armatúrát) a nyíló ajtólapra. A konzol kialakítása lehetővé teszi a finomhangolást: az állítási lehetőségekkel könnyedén áthidalhatjuk az ajtólap és a tok síkja közötti szintkülönbséget, így biztosítva a mágnes és az ellendarab tökéletes záródását.

Szükséges kozolok a szereléshez:

• Síkmágnes: MBK-280NZL konzolszett – „L” konzollal
• Ellenoldal: MBK-280NZL konzolszett – „Z” konzollal (ajtó állapot érzékelés nem fog működni, ha nem a gyári műanyag „I” konzolba kerül az ellenoldal)

Szerelési környezet: teljesen vagy közel egy síkban záródó ajtó



További adatok

Tápfeszültség (V)	12 / 24 V
Táp típusa	DC
Maximális áramfelvétel (A)	540 mA (12 V) | 270 mA (24 V)
Teljesítmény (W)	6,48 W
Nyitáskori fogyasztás (W)	0 W
Záráskori fogyasztás (W)	6,48 W
Várható éves fogyasztás (kWh)	56,7 kWh
Tartóerő (N)	2746 N
Tartóerő (kgf)	280 kgf
Működési módok	szünetáramú – feszültségre zár
Nyitási lehetőség	vezérelt elektromos jel
Vezérlés módja	tápmegszakítás
Áramszüneti viselkedés	Fail-safe – nyitva marad
Visszajelzés	zár állapot (ajtó zárva), ajtó állapot (ajtó csukva)
Visszajelzés típusa	Reed relé, HALL szenzor
Zár állapot visszajelzés típusa	NO/NC
Ajtó állapot visszajelzés típusa	NO
LED visszajelzés	van
Felhasználási terület	bejárati ajtók
Telepítés helye	beltér
Szerelési mód	felületre konzollal
Csomag tartalma	síkmágnes gyári rögzítési lehetőséggel, ellendarab, csavarkészlet, imbuszkulcs
Kompatibilis konzolok	MBK-280NL, MBK-280NLC, MBK-280NZL
Feszülő / huzatterhelt ajtó nyitás	igen
Méret	250 x 48,5 x 28 mm
Ellendarab mérete	180 x 39 x 13 mm
Víz- és por elleni védelem	nincs besorolás
Környezeti hőmérséklet	-10°C ~ +55°C
Gyakori telepítési hibák	FIGYELEM! Az YV-100 síkmágnes vezérlők elektromos zárvezérlő kimenete nem stabilizált. Ezért ha a megtáplálás 12V AC vagy annál nagyobb váltakozó feszültségű, akkor PCB-504 feszültségstabilizáló használata kötelező.
Bruttó súly	2,30 kg
Garancia	36 hónap
Tanúsítványok	CE
Gyártó	YLI
