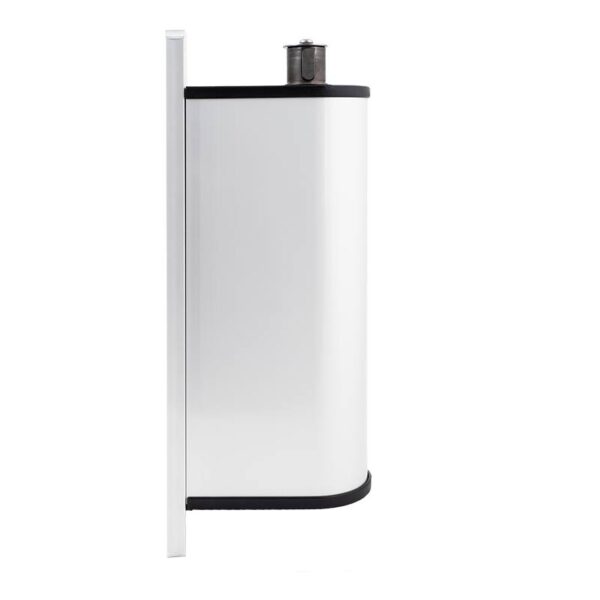

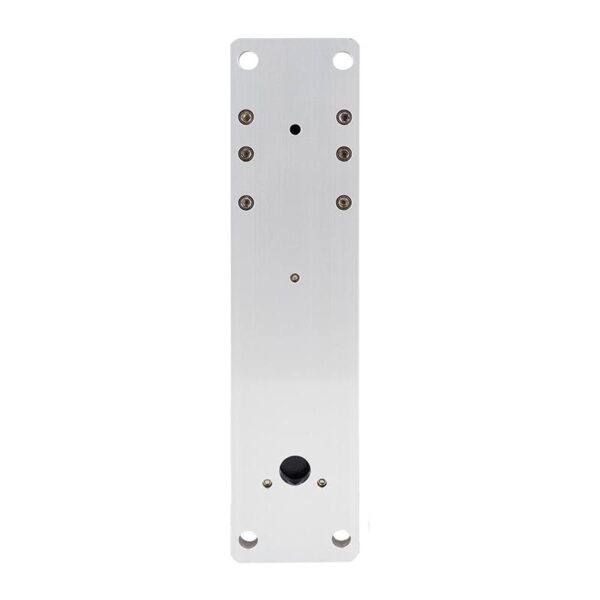

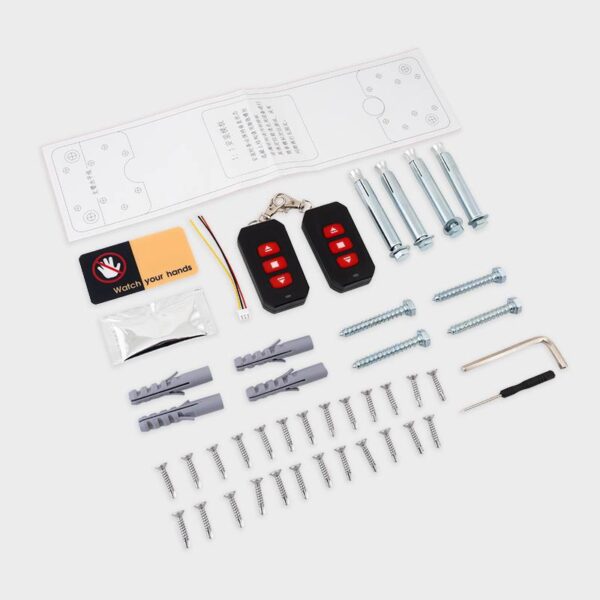

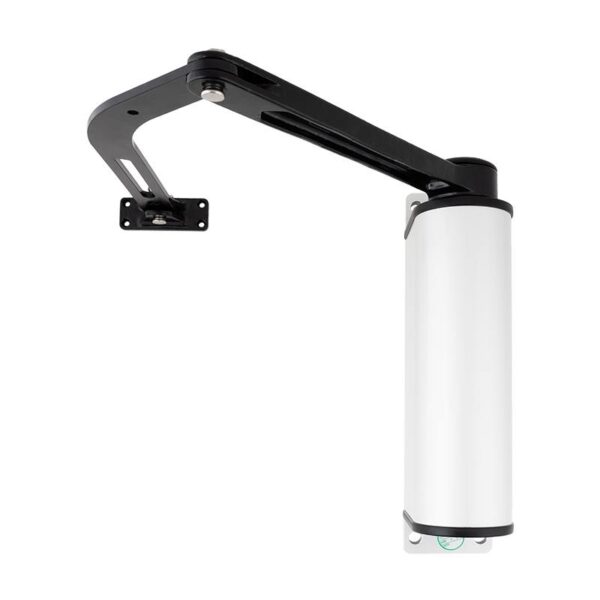

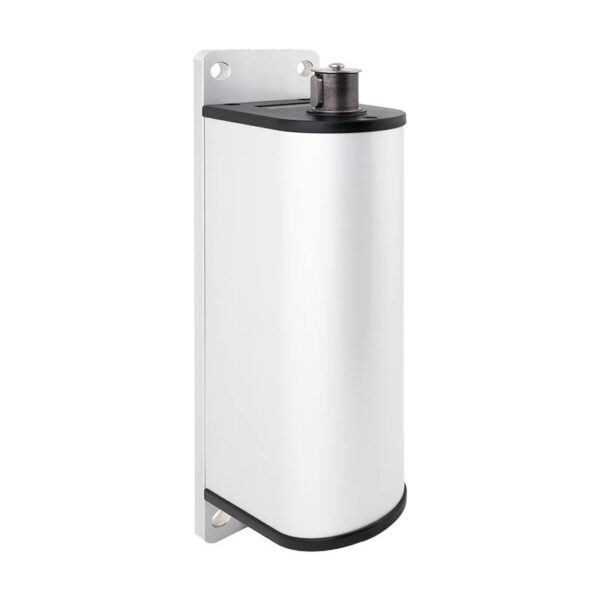

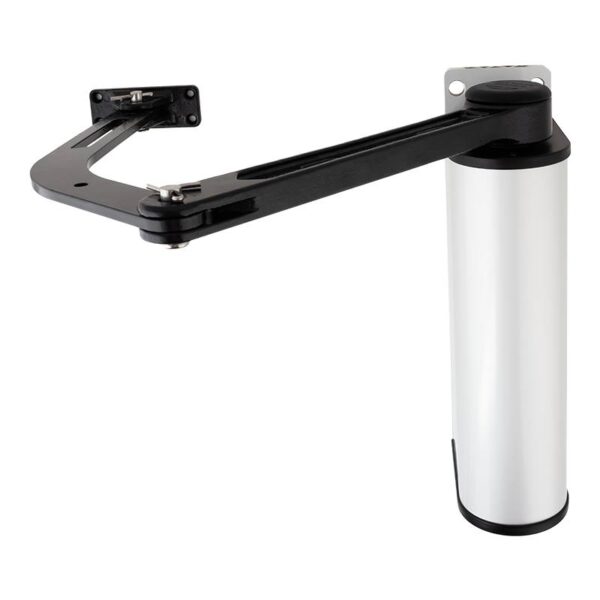

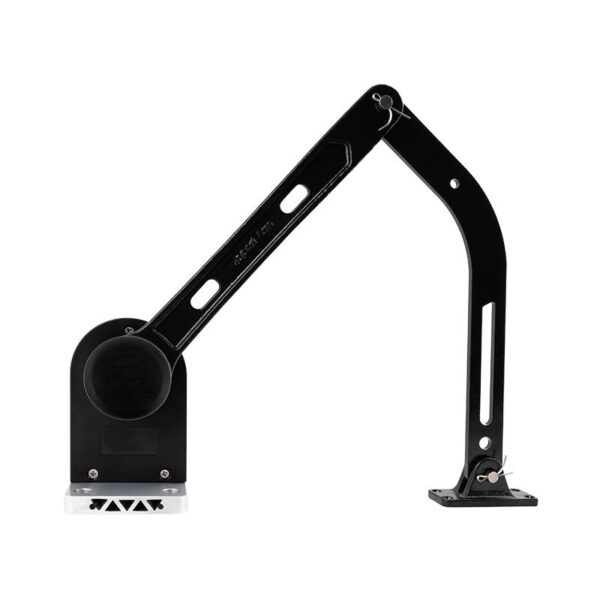

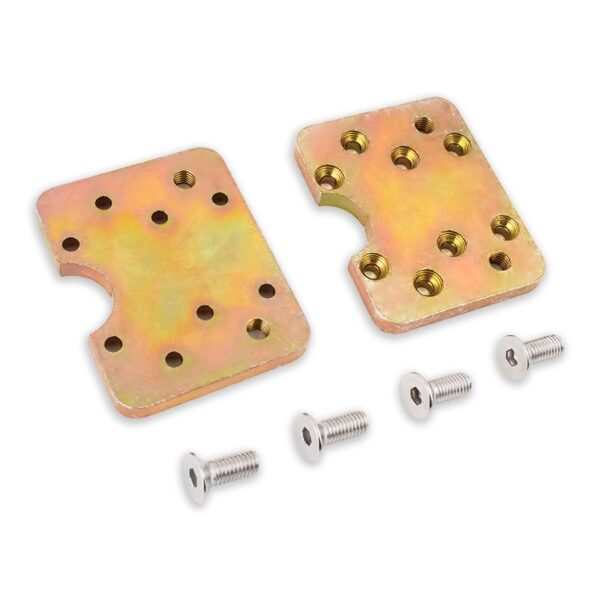

A szett tartalmazza az ajtómozgatót, a kart és a tápegységet, valamint a telepítéshez szükséges csavarokat és konzolt (fa és beton szereléshez), egy fúrási sablont és két távirányítót.
Tulajdonságai:
– Automatikus végállás tanulással rendelkezik, ami a programozói menüben állítható.
– Állítható nyitási és zárási sebesség, nyitási és visszazárási késleltetés valamint ütközési (akadály) érzékelés.
Bekötési pontok:
– A rácsukódás elleni védelem működési módja programozói menüben szintén sokrétűen beállítható.
– Rendelkezik továbbá egy NO-COM szárazkontaktusú nyitó bemenettel, amire nyomógomb, kódzár, RFID olvasó egyaránt ráköthető.
– Rendelkezik elektromos zárvezérlő kimenettel, amely működése állítható NO vagy NC zárakhoz, valamint rácsukás elleni védelem bemenettel.
• NC működési módban a zárvezérlő kimeneten folyamatosan 12V DC feszültség van, és a nyitási ciklus időtartamára elveszi az eszköz.
• NO működési módban a zárvezérlő kimenetre vagy a nyitás elején (0-30°), vagy a zárási ciklus majdnem legvégéig (0-90-30°) ad feszültséget az eszköz.
Áramszünet esetén az eszköz az adott állapotban (nyitott vagy zárt) marad, de kézi erővel manuálisan nyitható.
FIGYELEM! Az NO típusú (feszültségre nyitó) zárak esetében az áthaladási keresztmetszet szünetmentesítése szükséges.
Szünetmentesítés: Ebben az esetben az eszköz szünetmentesítéséhez a gyári tápot le kell cserélni egy hasonló teljesítményű, de akkumulátor bemenettel rendelkező tápegységre. (pl.: DR24060-02B vagy DR24120-02B tápegységekre)
További adatok
| Tápfeszültség (V) | 230 V |
|---|---|
| Táp típusa | AC |

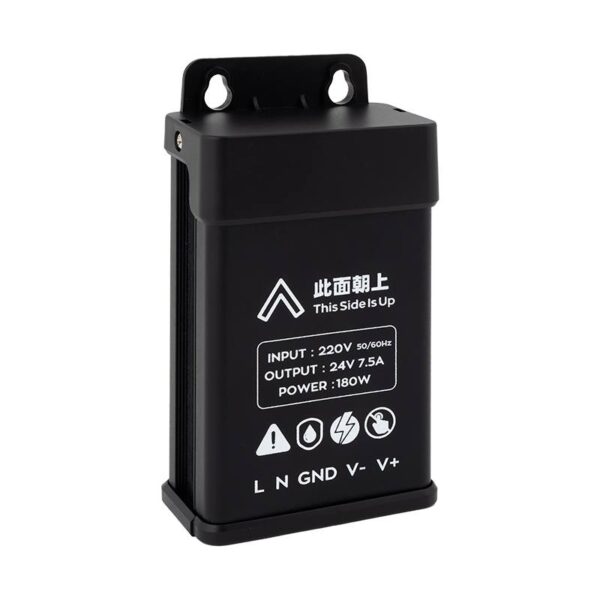

| Táp terhelhetőség (A) | 7,5A @ 24V DC |
| Motor típusa | DC szervo motor (szénkefe nélküli) |
| Fogyasztás (W) | 60 W |
| Motor nyomatéka | 80 Nm |
| Motor fordulatszáma | 1800 rpm |
| Mozgatható ajtószárny paraméterei | 50kg/1800 mm <-> 234 kg/800 mm |
| Nyitási és zárási idő | állítható |
| Nyitási sebesség | 10-100 egység |
| Zárási sebesség | 10-100 egység |
| Visszazárás késleltetése | 1-255 mp |
| Programozási lehetőségek | vezérlőről digitálisan |
| Nyitási lehetőség | vezérelt elektromos jel, (NO – száraz kontaktus) |
| Áramszüneti viselkedés | fail-safe zár esetén szabadon mozgatható |
| Működési mód állítható | gyári távirányítóval, programkapcsolóval |
| Egyéb funkciók | szünetmentesíthető (DR24060-02B, DR24120-02B) |
| Test mérete | 350 x 83 x 133 mm |

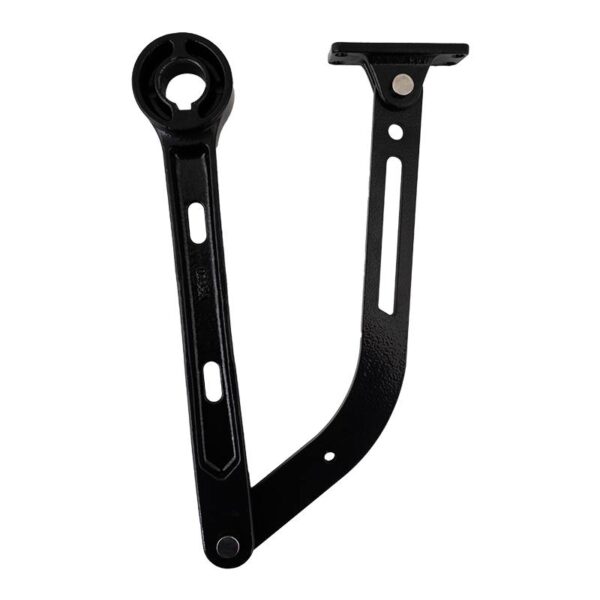

| Kar mérete és típusa | 295 mm, tolókar |
| Szerelési mód | ajtófélfára |
| Javasolt felhasználás | befelé/kifelé nyíló ajtók esetében |
| Telepítés helye | beltér |
| Csomag tartalma | ajtómozgató, szerelő konzol, csavarkészlet, tolókar |
| Kompatibilis kiegészítők | elektromos zár, beléptető központ, infravörös érzékelő, kombinált érzékelő (infra és mikrohullám) |
| Víz- és por elleni védelem | nincs besorolás |
| Környezeti hőmérséklet | -35°C ~ +85°C |
| Bruttó súly | 8,6 kg |
| Garancia | 12 hónap |
| Tanúsítványok | CE |
