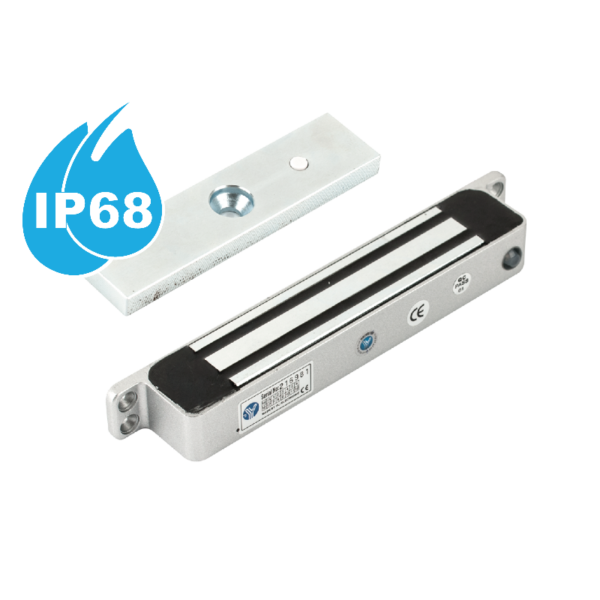

Felületre szerelhető síkmágnes – vízálló (IP68) – 180kg – LED

Miért válasszunk síkmágnest?

A síkmágnesek ideális megoldást jelentenek minden típusú ajtóra. Ezek a zárak vandálbiztosak, kopó és mechanikus alkatrészeket nem tartalmaznak, így biztonságosan üzemeltethetőek hosszú távon is. Telepítésük egyszerű, szerelőkonzolok segítségével többféle módon fel lehet rögzíteni.

Mire kell odafigyelnünk kis tartóerejű síkmágnes választásakor?

FIGYELEM! A kis méretű vagy kis tartóerejű (35kgf, 70kgf) síkmágnes önmagában nem alkalmas ajtók zárására. Ajtók esetében javasolt legalább 180kgf tartóerejű mágnes kiválasztása.
A síkmágnest minden esetben a belső, védett térbe szabad telepíteni, hogy illetéktelenek ne tudjanak hozzáférni se a rögzítési pontokhoz, se a vezetékekhez.

Miért fontos a síkmágnesek megfelelő bekötése és a feszültség beállítása?

A síkmágnesek üzembiztos működése és a névleges tartóerő garantálása érdekében elengedhetetlen a megfelelő tápfeszültség kiválasztása és annak beállítása. Azokon a típusokon, amelyeknél a tápfeszültség bemenet (12V DC vagy 24V DC) a vezetékek megfelelő bekötésével állítható, a rendszer üzembe helyezése előtt az alábbi lépéseket kell elvégezni:

• Tápegység ellenőrzése: Győződjön meg arról, hogy a tápegység kimeneti feszültsége stabil, és pontosan megegyezik a tervezett üzemmóddal (12V DC vagy 24V DC).

• Vezeték bekötése: Az adatlapban található módon kösse össze a megfelelő színű vezetékeket az üzemi feszültség megválasztásához:

  • 12V DC üzemmód: A két tekercs párhuzamosan van bekötve. (gyári alapértelemzett állapot)

  • 24V DC üzemmód: A két tekercs sorban van bekötve.

FIGYELEM! A helytelen feszültségbeállítás vagy a nem megfelelő tápellátás az eszköz hibás működését vagy végleges meghibásodását okozhatja:

• Fordított tekercs bekötés: A tekercsek egymáshoz képest fordított bekötése esetén a két tekercs mágneses tere kioltja egymást, így a tartóerő drasztikusan lecsökken.

• Túlfeszültség: A megengedettnél magasabb tápfeszültség alkalmazása a tekercs túlmelegedéséhez és szigetelésének károsodásához (tönkremeneteléhez) vezet.

• Alulfeszültség: A névlegesnél alacsonyabb tápfeszültség esetén a mágneses fluxus nem éri el a tervezett értéket, így a tartóerő drasztikusan lecsökken, ami a rendszer biztonsági funkcióját ellehetetleníti.

Milyen szerelési lehetőségek vannak az YM-180H(LED) síkmágnes esetében?

Alapértelmezett beépítési mód

A képen látható a síkmágnesek széles tokra történő szerelése, amely ideális kifelé nyíló ajtókhoz. Ebben az esetben a síkmágnes és az ellenoldal saját gyári rögzítési pontjait használjuk.

• A síkmágnes gyári csomagja  a szükséges rögzítőelemet és konzolt tartalmazza.

• Az ellendarab (armatúra) rögzítéséhez a nyíló felületet át kell fúrni, valamint a stabil pozíció megtartásához a csomagban található illesztőszeget (brezon stift) alkalmazni kell.

• A telepítés feltétele, hogy az ellendarab és a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok vagy a bútorlap felületén.

Szükséges kozolok a szereléshez:

• Síkmágnes: saját gyári konzollal
• Ellenoldal: átmenő csavarral

Szerelési környezet: széles tokozat

Széles tokra esztétikusan

Az alapértelmezett beépítési mód problémája, hogy az ajtólap átfúrása szükséges hozzá. Amennyiben az ajtólapot nem lehet, vagy tilos átfúrni,  akkor az ellendarab egy „I” tartókonzollal rögzíthető.

• Elkerülhető az ajtólap átfúrása (például tűzgátló ajtó esetében).

• A telepítés feltétele, hogy az ellendarab és a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok vagy a bútorlap felületén.

Szükséges kozolok a szereléshez:

• Síkmágnes: saját gyári konzollal
• Ellenoldal: MBK-180I konzollal
• Ellenoldal alá távtartó plexi: Pl-180I-2MM, Pl-180I-3MM, Pl-180I-5MM

Szerelési környezet: széles tokozatra átfúrás nélkül

Alapértelmezett rejtett beépítés

Az ellendarab elrejtésével a nyerhető egy kis hely a tokon, így a síkmágnes már kevésbé széles tokra is szerelhető. Ebben az esetben a síkmágnes saját gyári rögzítési pontjait, az ellendarabhoz pedig egy „IM” konzolt használuk.

• A síkmágnes gyári csomagja  a szükséges rögzítőelemet és konzolt tartalmazza.

• Az ellendarab (armatúra) esztétikus, rejtett rögzítéséhez „IM” konzol használható.

• A telepítés feltétele, hogy az ellendarabnak a süllyesztése ne gyengítse el kritikiusan az ajtót, valamint a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok felületén.

Szükséges kozolok a szereléshez:

• Síkmágnes: saját gyári konzollal
• Ellenoldal: MBK-180IM konzollal

Szerelési környezet: széles tokozat

Keret nélküli üvegajtókra – széles tokra

Kifelé nyíló, keret nélküli üvegajtók vagy egyéb üvegfelületek esetében a síkmágnes ellendarabjának rögzítése speciális „U” konzolt igényel.

• 10-12 mm üvegvastagságú ajtók esetében ideális.

• A telepítés feltétele, hogy az ellendarab és a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok vagy a bútorlap felületén.

Szükséges kozolok a szereléshez:

• Síkmágnes: saját gyári konzollal
• Ellenoldal: MBK-180U-N konzollal

Szerelési környezet: széles tokozat és üveg ajtó

További adatok

Tápfeszültség (V)	12 / 24 V
Táp típusa	DC
Maximális áramfelvétel (A)	420 mA (12 V) | 210 mA (24 V)
Teljesítmény (W)	5 W
Nyitáskori fogyasztás (W)	0 W
Záráskori fogyasztás (W)	5 W
Várható éves fogyasztás (kWh)	43,8 kWh
Tartóerő (N)	1765 N
Tartóerő (kgf)	180 kgf
Működési módok	szünetáramú – feszültségre zár
Nyitási lehetőség	vezérelt elektromos jel
Vezérlés módja	tápmegszakítás
Áramszüneti viselkedés	Fail-safe – nyitva marad
Visszajelzés	zár állapot (ajtó zárva)
Visszajelzés típusa	HALL szenzor
Zár állapot visszajelzés típusa	NO
LED visszajelzés	van
Felhasználási terület	bejárati ajtók, kapuk
Telepítés helye	kültér
Szerelési mód	felületre

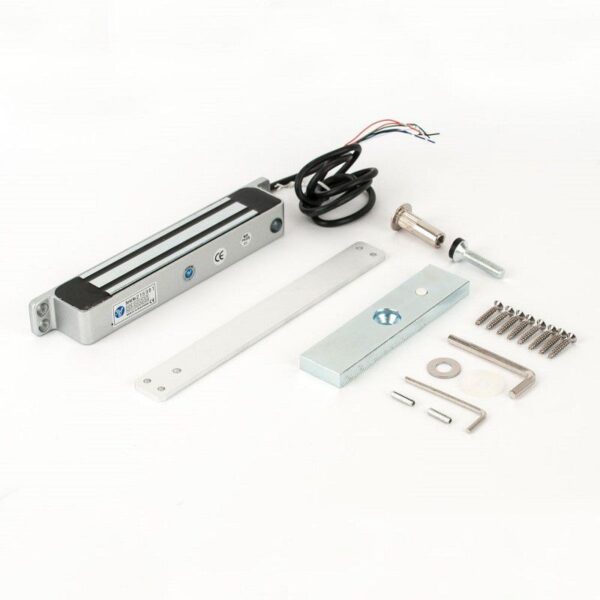

Csomag tartalma	síkmágnes gyári rögzítési lehetőséggel, ellendarab, csavarkészlet, imbuszkulcs
Kompatibilis konzolok	MBK-180IN, MBK-180U
Feszülő / huzatterhelt ajtó nyitás	igen
Méret	210 x 36+4 x 27,5 mm
Ellendarab mérete	130 x 33 x 10 mm
Víz- és por elleni védelem	IP68
Környezeti hőmérséklet	-10°C ~ +55°C
Gyakori telepítési hibák	FIGYELEM! Az YV-100 síkmágnes vezérlők elektromos zárvezérlő kimenete nem stabilizált. Ezért ha a megtáplálás 12V AC vagy annál nagyobb váltakozó feszültségű, akkor PCB-504 feszültségstabilizáló használata kötelező.
Bruttó súly	1,53 kg
Garancia	36 hónap
Tanúsítványok	CE
Gyártó	YLI
