Miért válasszunk síkmágnest?
A síkmágnesek ideális megoldást jelentenek minden típusú ajtóra. Ezek a zárak vandálbiztosak, kopó és mechanikus alkatrészeket nem tartalmaznak, így biztonságosan üzemeltethetőek hosszú távon is. Telepítésük egyszerű, szerelőkonzolok segítségével többféle módon fel lehet rögzíteni.
Mire kell odafigyelnünk kis tartóerejű síkmágnes választásakor?
FIGYELEM! A kis méretű vagy kis tartóerejű (35kgf, 70kgf) síkmágnes önmagában nem alkalmas ajtók zárására. Ajtók esetében javasolt legalább 180kgf tartóerejű mágnes kiválasztása.
A síkmágnest minden esetben a belső, védett térbe szabad telepíteni, hogy illetéktelenek ne tudjanak hozzáférni se a rögzítési pontokhoz, se a vezetékekhez.
Miért fontos a síkmágnesek megfelelő bekötése és a feszültség beállítása?
A síkmágnesek üzembiztos működése és a névleges tartóerő garantálása érdekében elengedhetetlen a megfelelő tápfeszültség kiválasztása és annak beállítása. Azokon a típusokon, amelyeknél a tápfeszültség bemenet (12V DC vagy 24V DC) jumperrel állítható, a rendszer üzembe helyezése előtt az alábbi lépéseket kell elvégezni:
-
Tápegység ellenőrzése: Győződjön meg arról, hogy a tápegység kimeneti feszültsége stabil, és pontosan megegyezik a tervezett üzemmóddal (12V DC vagy 24V DC).
-
Jumper pozicionálás: A vezérlőelektronikán található jumper tüskék (tüskesor) segítségével állítsa be az üzemi feszültséget:
-
12V DC üzemmód: A két szélső tüskepár van rövidre zárva. (gyári alapértelemzett állapot)
-
24V DC üzemmód: A középső két tüskepár van röidre zárva.
-
FIGYELEM! A helytelen feszültségbeállítás vagy a nem megfelelő tápellátás az eszköz végleges meghibásodását okozhatja:
-
Túlfeszültség: A megengedettnél magasabb tápfeszültség alkalmazása a tekercs túlmelegedéséhez és szigetelésének károsodásához (tönkremeneteléhez) vezet.
-
Alulfeszültség: A névlegesnél alacsonyabb tápfeszültség esetén a mágneses fluxus nem éri el a tervezett értéket, így a tartóerő drasztikusan lecsökken, ami a rendszer biztonsági funkcióját ellehetetleníti.

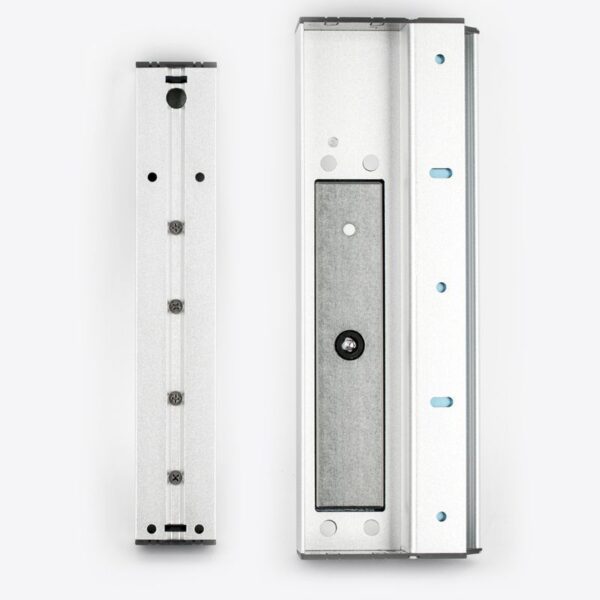

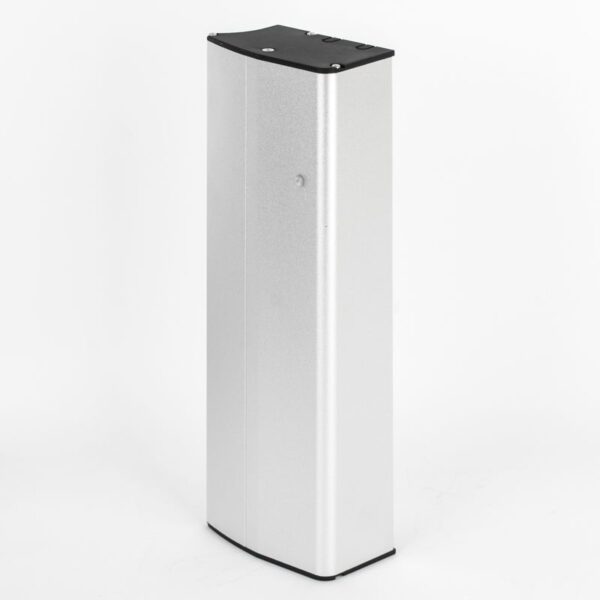

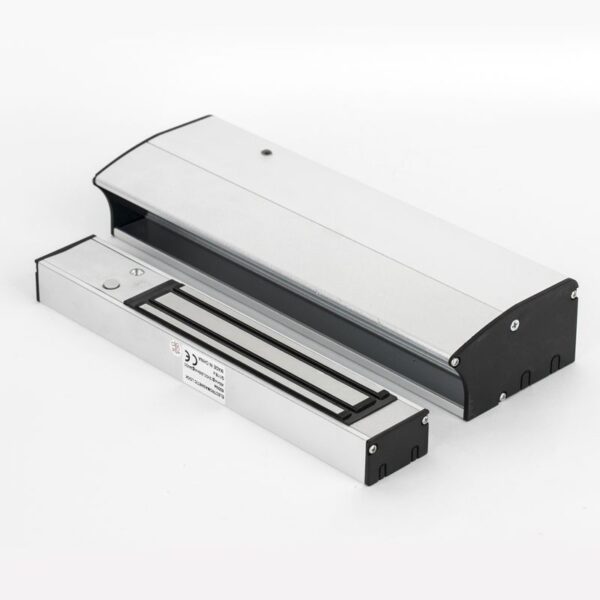

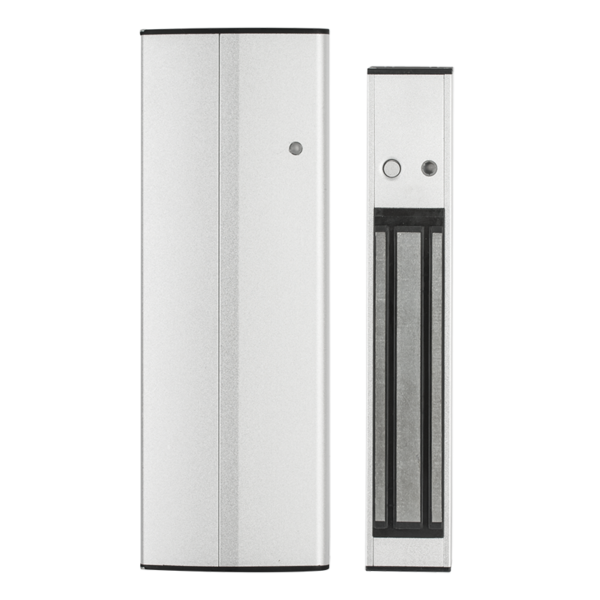

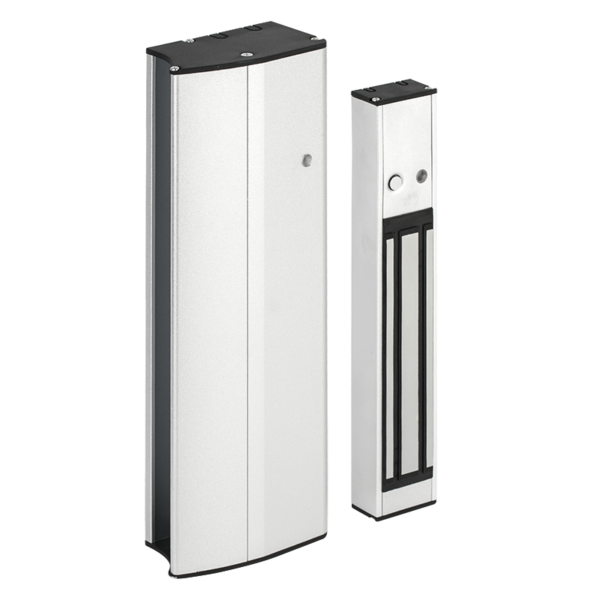

Hogyan szerelhető az YM-280T(LED)H-B fogantyús síkmágnes?
- Rögzítse a síkmágnest a tok felületére.
Ügyeljen rá, hogy a fogantyút a síkmágnes fölé helyezve az pontosan illeszkedjen, valamint a fogantyú rögzítésére legyen elegendő (megfelelő szilárdságú) hely az ajtón.- Ha a mágnest ki kell emelni a tok síkjából akkor használja a BL-200P2, BL-200P5 kiemelő konzolokat.
- Rögzítse a fogantyút az ajtó felületére.
Nyomógombos verzió esetén különösen fontos, hogy a fogantyú pontosan a síkmágnes felett helyezkedjen el.- Ha a fogantyút ki kell emelni az ajtó síkjából akkor használja a ABK-280TLEDH-F kiemelő konzolokat.
Szerelési környezet: ideális egy síkban záródó, befelé nyíló ajtók esetében
További adatok
| Tápfeszültség (V) | 12 / 24 V |
|---|---|
| Táp típusa | DC |
| Maximális áramfelvétel (A) | 490 mA (12 V) | 245 mA (24 V) |
| Teljesítmény (W) | 5,88 W |
| Nyitáskori fogyasztás (W) | 0 W |
| Záráskori fogyasztás (W) | 5,88 W |
| Várható éves fogyasztás (kWh) | 2746 N |
| Tartóerő (kgf) | 280 kgf |
| Működési módok | szünetáramú – feszültségre zár |
| Nyitási lehetőség | vezérelt elektromos jel |
| Vezérlés módja | tápmegszakítás |
| Visszazárás késleltetése | 0 / 2,5 / 5 / 9 mp |
| Áramszüneti viselkedés | Fail-safe – nyitva marad |
| Visszajelzés | zár állapot (ajtó zárva) |
| Visszajelzés típusa | HALL szenzor |
| Zár állapot visszajelzés típusa | NO/NC |
| LED visszajelzés | van |
| Felhasználási terület | befelé nyíló, bejárati ajtók |
| Telepítés helye | beltér |
| Szerelési mód | felületre |
| Csomag tartalma | fogantyús ellenoldal, síkmágnes |
| Kompatibilis konzolok | ABK-280TLEDH-F, BL-200P2, BL-200P5 |
| Feszülő / huzatterhelt ajtó nyitás | igen |
| Méret | 274 x 46 x 28 mm |
| Fogantyú mérete | 300 x 103,5 x 58,5 mm |
| Víz- és por elleni védelem | nincs besorolás |
| Környezeti hőmérséklet | -10°C ~ +55°C |
| Gyakori telepítési hibák | FIGYELEM! Az YV-100 síkmágnes vezérlők elektromos zárvezérlő kimenete nem stabilizált. Ezért ha a megtáplálás 12V AC vagy annál nagyobb váltakozó feszültségű, akkor PCB-504 feszültségstabilizáló használata kötelező. |
| Bruttó súly | 3,34 kg |
| Garancia | 36 hónap |
| Tanúsítványok | CE |
| Gyártó | YLI |
