Miért válasszunk síkmágnest?
A síkmágnesek ideális megoldást jelentenek minden típusú ajtóra. Ezek a zárak vandálbiztosak, kopó és mechanikus alkatrészeket nem tartalmaznak, így biztonságosan üzemeltethetőek hosszú távon is. Telepítésük egyszerű, szerelőkonzolok segítségével többféle módon fel lehet rögzíteni.
Mire kell odafigyelnünk kis tartóerejű síkmágnes választásakor?
FIGYELEM! A kis méretű vagy kis tartóerejű (35kgf, 70kgf) síkmágnes önmagában nem alkalmas ajtók zárására. Ajtók esetében javasolt legalább 180kgf tartóerejű mágnes kiválasztása.
A síkmágnest minden esetben a belső, védett térbe szabad telepíteni, hogy illetéktelenek ne tudjanak hozzáférni se a rögzítési pontokhoz, se a vezetékekhez.
Miért jó választás a monoblokkos síkmágnes?
A síkmágnes egyenszilárdságát és ezen keresztül az effektív tartóerőt befolyásolja a síkmágnes testének a kialakítása. A monoblokkos síkmágnesek előnye a hagyományos típusú síkmágnesekkel, hogy a testet egy elemből marják ki, azaz nincsenek csavarkötések, sem gyenge illesztések. Ennek köszönhetően a monoblokkos síkmágnesek méretükhöz képest fajlagosan nagyobb tartóerővel rendelkeznek hagyományos társaikkal szemben.
Miért fontos a síkmágnesek megfelelő bekötése és a feszültség beállítása?
A síkmágnesek üzembiztos működése és a névleges tartóerő garantálása érdekében elengedhetetlen a megfelelő tápfeszültség kiválasztása és annak beállítása. Azokon a típusokon, amelyeknél a tápfeszültség bemenet (12V DC vagy 24V DC) a vezetékek megfelelő bekötésével állítható, a rendszer üzembe helyezése előtt az alábbi lépéseket kell elvégezni:
-
Tápegység ellenőrzése: Győződjön meg arról, hogy a tápegység kimeneti feszültsége stabil, és pontosan megegyezik a tervezett üzemmóddal (12V DC vagy 24V DC).
-
Vezeték bekötése: Az adatlapban található módon kösse össze a megfelelő színű vezetékeket az üzemi feszültség megválasztásához:
-
12V DC üzemmód: A két tekercs párhuzamosan van bekötve. (gyári alapértelemzett állapot)
-
24V DC üzemmód: A két tekercs sorban van bekötve.
-
FIGYELEM! A helytelen feszültségbeállítás vagy a nem megfelelő tápellátás az eszköz hibás működését vagy végleges meghibásodását okozhatja:
- Fordított tekercs bekötés: A tekercsek egymáshoz képest fordított bekötése esetén a két tekercs mágneses tere kioltja egymást, így a tartóerő drasztikusan lecsökken.
-
Túlfeszültség: A megengedettnél magasabb tápfeszültség alkalmazása a tekercs túlmelegedéséhez és szigetelésének károsodásához (tönkremeneteléhez) vezet.
-
Alulfeszültség: A névlegesnél alacsonyabb tápfeszültség esetén a mágneses fluxus nem éri el a tervezett értéket, így a tartóerő drasztikusan lecsökken, ami a rendszer biztonsági funkcióját ellehetetleníti.

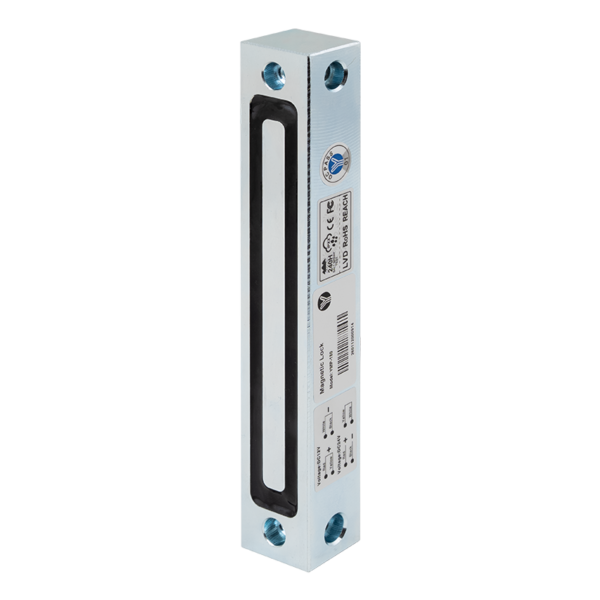

Milyen szerelési lehetőségek vannak az YMP-180-S síkmágnes esetében?
Alapértelmezett beépítési mód
A képen látható a síkmágnesek széles tokra történő szerelése, amely ideális kifelé nyíló ajtókhoz. Ebben az esetben a síkmágnes és az ellenoldal saját gyári rögzítési pontjait használjuk.
- A síkmágnes gyári csomagja a szükséges rögzítőelemet és konzolt tartalmazza.
-

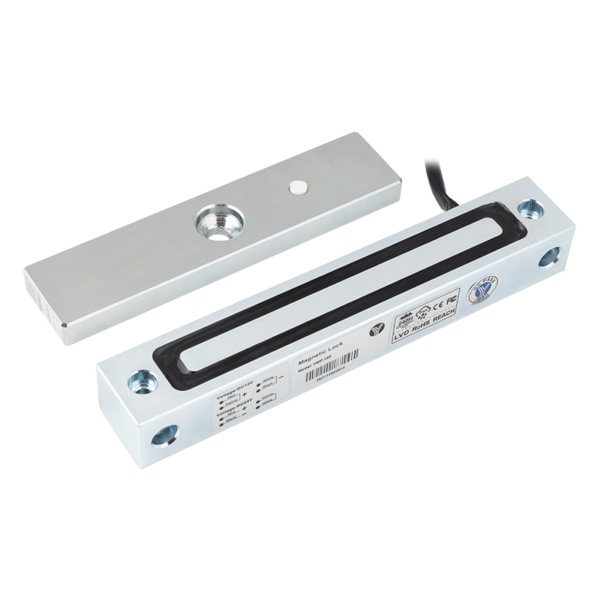

Az ellendarab (armatúra) rögzítéséhez a nyíló felületet át kell fúrni, valamint a stabil pozíció megtartásához a csomagban található illesztőszeget (brezon stift) alkalmazni kell.
-
A telepítés feltétele, hogy az ellendarab és a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok vagy a bútorlap felületén.
Szükséges kozolok a szereléshez:
- Síkmágnes: nem kell konzol, gyári rögzítési pont használható
- Ellenoldal: átmenő csavarra
Szerelési környezet: széles keresztmetszetű ajtólap és széles tokozat
További adatok
| Tápfeszültség (V) | 12 / 24 V |
|---|---|
| Táp típusa | DC |
| Maximális áramfelvétel (A) | 350 mA (12V DC) |
| Teljesítmény (W) | 4,2 W |
| Nyitáskori fogyasztás (W) | 0 W |
| Záráskori fogyasztás (W) | 4,2 W |
| Várható éves fogyasztás (kWh) | 36,8 kWh |
| Tartóerő (N) | 1765 N |
| Tartóerő (kgf) | 80 kgf |
| Működési módok | szünetáramú – feszültségre zár |
| Nyitási lehetőség | vezérelt elektromos jel |
| Vezérlés módja | tápmegszakítás |
| Áramszüneti viselkedés | Fail-safe – nyitva marad |
| Visszajelzés | zár állapot (ajtó zárva) |
| Zár állapot visszajelzés típusa | NO |
| Felhasználási terület | kifelé nyíló, beltéri ajtók, bejárati ajtók, műanyag ajtók, alumínium ajtók, fa ajtók |
| Telepítés helye | beltér, kültér |
| Szerelési mód | felületre, csavarkötéssel |

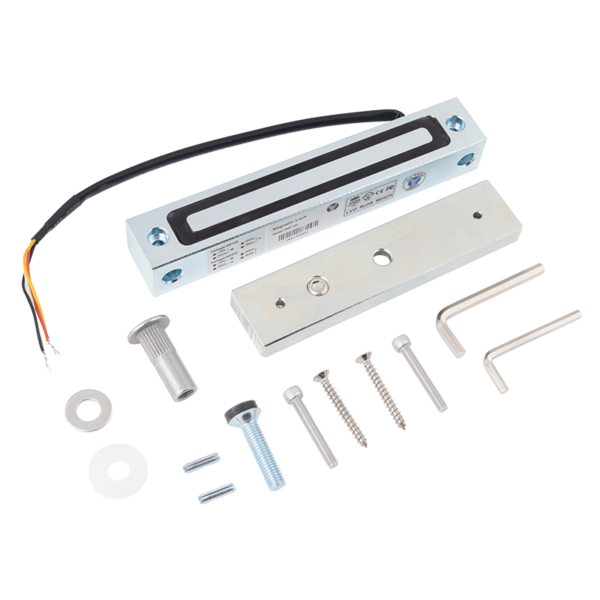

| Csomag tartalma | síkmágnes gyári rögzítési lehetőséggel, ellendarab, csavarkészlet, imbuszkulcs |
| Méret | 180 x 30 x 25 mm |
| Ellendarab mérete | 130 x 33 x 9,5 mm |
| Víz- és por elleni védelem | IP68 |
| Környezeti hőmérséklet | -30°C ~ +66°C |
| Páratartalom tűrés (nem lecsapódó) | <90% |
| Bruttó súly | 1,2 kg |
| Garancia | 12 hónap |
| Tanúsítványok | CE |
| Gyártó | YLI |
