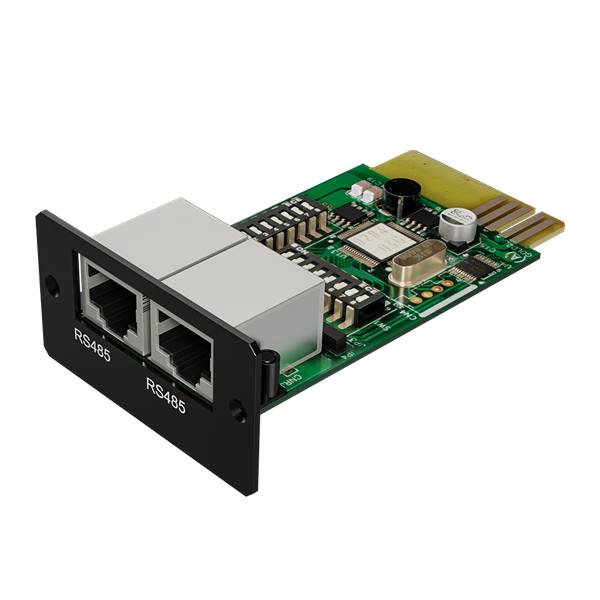

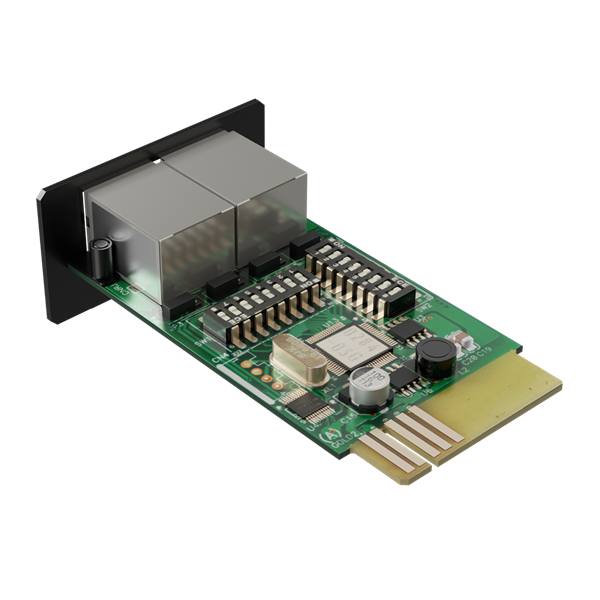

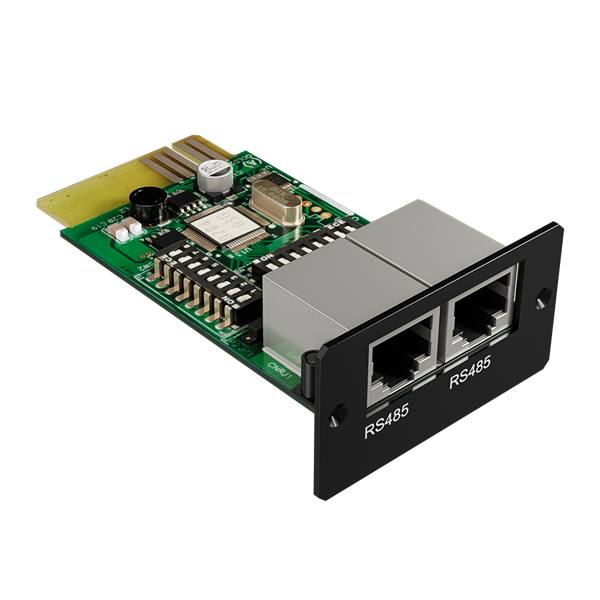

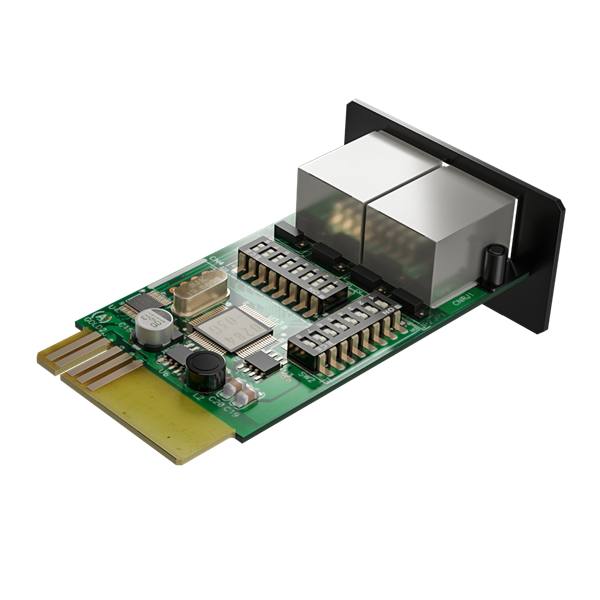

Az nJoy Modbus Card (UPAC-MBUSCRD-AZ01B) kommunikációs bővítőkártya a kompatibilis szünetmentes tápegységek központi felügyeletéhez és vezérléséhez. RS-485 kapcsolaton, Modbus RTU protokollal biztosít hozzáférést a berendezések adataihoz és vezérlőregisztereihez. A kommunikáció sebessége, paritása és az eszközazonosító DIP-kapcsolókkal állítható.
Főbb tulajdonságok
-
Modbus RTU kommunikációs protokoll.
-
RS-485 interfész szigetelt RJ45 csatlakozón keresztül.
-
Valós idejű UPS-felügyelet és vezérlés.
-
Holding regiszterek olvasása és regiszterek írása.
-
Választható 2400, 4800, 9600 vagy 19 200 bit/s sebesség.
-
DIP-kapcsolókkal beállítható eszközazonosító.
-
Páros, páratlan vagy kikapcsolt paritásellenőrzés.
-
Paritás nélkül 1 vagy 2 stopbit választható.
-
Kapcsolható RS-485 lezáró- és előfeszítő ellenállások.
-
Beépített túlfeszültség-védelem.
-
12 V bemeneti tápfeszültség.
-
Több UPS központi felügyelete, berendezésenként külön kártyával.
-
Kompatibilis nJoy UPS-sorozatok: Aten Pro, Balder, Garun, Ranger.
Műszaki adatok
| Tulajdonság | Adat |
|---|---|
| Gyártó | nJoy |
| Modell | Modbus Card |
| Gyártói cikkszám | UPAC-MBUSCRD-AZ01B |
| EAN | 6422956013882 |
| Terméktípus | UPS kommunikációs bővítőkártya |
| Kompatibilis UPS-sorozatok | nJoy Aten Pro, Balder, Garun, Ranger |
| Kommunikációs protokoll | Modbus RTU |
| Fizikai interfész | RS-485 |
| Támogatott műveletek | Holding regiszterek olvasása, regiszterek írása |
| Kommunikációs sebességek | 2400 / 4800 / 9600 / 19 200 bit/s |
| Alapértelmezett kommunikációs sebesség | 19 200 bit/s |

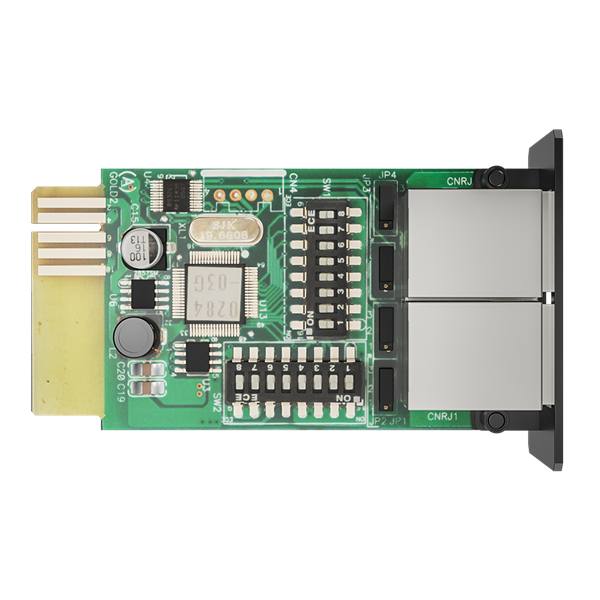

| Eszközazonosító beállítása | 8 állású DIP-kapcsolóval |
| Paritásbeállítások | Páros, páratlan, paritás nélkül |
| Stopbitek paritás nélkül | 1 vagy 2 |
| Alapértelmezett adatkeret-beállítás | Paritás nélkül, 1 stopbit |
| Buszellenállások | Kapcsolható felhúzó-, lehúzó- és lezáróellenállás |
| Központilag felügyelhető UPS-ek száma | Legfeljebb 31, UPS-enként külön Modbus kártyával |

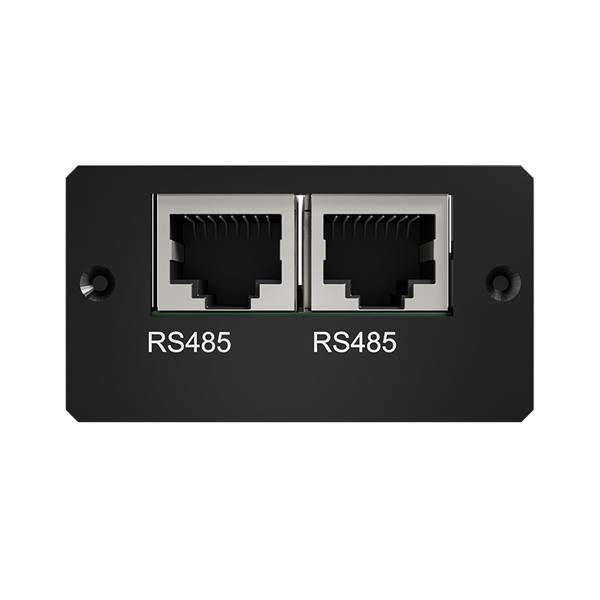

| Kommunikációs csatlakozó | Szigetelt RJ45, RS-485 jelátvitellel |
| RJ45 lábkiosztás | 4: RS-485 B; 5: RS-485 A; 8: GND |
| Beépítés | A kompatibilis berendezés intelligens bővítőhelyébe |
| Számítógépes kapcsolat | RS-485–RS-232 vagy RS-485–Modbus/TCP átalakítón keresztül |
| Bemeneti tápfeszültség | 12 V |
| Védelem | Túlfeszültség-védelem |
| Üzemi hőmérséklet | 0–40 °C |
| Üzemi relatív páratartalom | 0–95% |
| Tárolási hőmérséklet | −10–70 °C |
