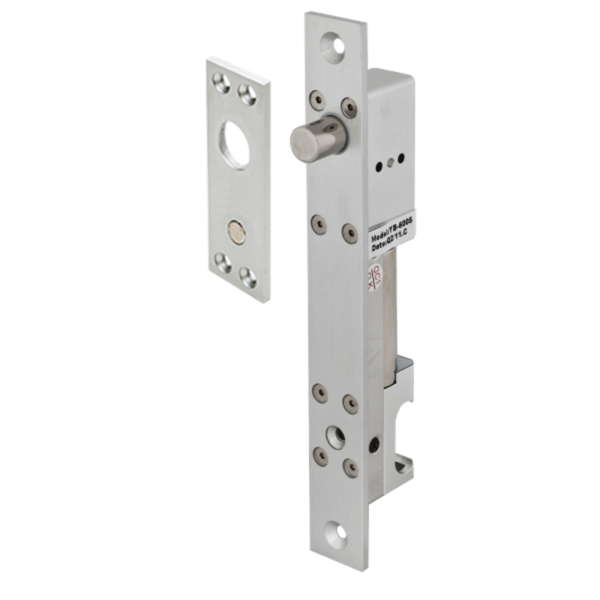

A csapzár folyamatos tápfeszültséget igényel, nyitáshoz az elektronikának vezérlő szállal nyitójelet kell adni. Az eszköz csak ellenoldal érzékelése esetében zár be, valamint ha nem történik nyitás, akkor nyitójel után a beállított nyitvatartási időzítés leteltével automatikusan visszazár. Áramszünet esetén (Fail-Secure üzemmódban) mechanikusan kulccsal is nyitható. Fail-Safe üzemmódban a kulcsal csak zárni lehet.
Fontos, hogy a szerelési és bekötési útmutatót minden esetben tartsák be, a helytelenül bekötött például tápmegszakítással vezérelt csapzár elektronikája károsodhat.
FIGYELEM! A solenoid elven működő elektromos csapzárakat TILOS menekülési útvonalakba telepíteni. Amennyiben az ajtó bármilyen okból feszül, akkor a csapot mozgató solenoid nem képes elegendő erőt kifejteni, hogy visszahúzza a csapot a helyére. Emiatt az ajtó nem fog kinyílni, csak ha a feszülés megszűnik.
További adatok
| Működési módok | solenoidos |
|---|---|
| Tápfeszültség (V) | 12 V |
| Táp típusa | DC |
| Tápigény | állandó |
| Maximális áramfelvétel (A) | 880 mA |
| Nyugalmi áramfelvétel (A) | 250 mA |
| Teljesítmény (W) | 3 W |
| Teljesítmény solenoid működésekor (W) | 10,56 W |
| Várható éves fogyasztás (kWh) | ~ 92,5 kWh |
| Töréspont (N) | 7845 N |
| Töréspont (kgf) | 800 kgf |
| Vezérlés módja | vezérlő szál (száraz kontakt) |
| Nyitási lehetőség | kulcs, tekerő gomb, vezérlő szál – GND rövidre zárása |
| Visszazárás késleltetése | 0 / 3 / 6 / 9 mp |
| Automatikus visszazárás (tényleges nyitás nélkül) | 5 mp |
| Áramszüneti viselkedés | állítható (fail-safe/fail-secure) |
| Termékcsalád | SILIN csapzár |
| Visszajelzés | zár állapot (ajtó zárva), ajtó állapot (ajtó csukva) |
| Visszajelzés típusa | Reed relé, HALL szenzor |
| Zár állapot visszajelzés típusa | NO/NC |
| Ajtó állapot visszajelzés típusa | NO/NC |
| Nyitási irány (DIN 107) | univerzális |
| Felhasználási terület | beltéri ajtók, bejárati ajtók, fa ajtók |
| Szerelési mód | süllyesztve (rejtetten, tok közepébe), süllyesztve konzollal |
| Csomag tartalma | csapzár, ellenoldal, szerelést segítő konzolok, rögzítő csavarok |
| Kompatibilis konzolok | BBK-601 |
| Telepítés helye | beltér |
| Feszülő / huzatterhelt ajtó nyitás | nem |
| Méret | 200 x 25 x 34 mm |
| Ellendarab mérete | 90 x 23 x 2 mm |
| Süllyesztési méret | 160 x 20,5 x 30,5 mm |
| Csap/nyelv alakja | henger |
| Csap/nyelv mérete | 15,5 x Ø12,7 mm |
| Kompatibilis zárbetét | saját zárbetét |
| Víz- és por elleni védelem | nincs besorolás |
| Környezeti hőmérséklet | -10°C ~ +55°C |
| Bruttó súly | 0,78 kg |
| Garancia | 12 hónap |
| Tanúsítványok | CE |
| Gyártó | SILIN |
