A csapzár folyamatos tápfeszültséget igényel, nyitáshoz az elektronikának vezérlő szállal nyitójelet kell adni. Az eszköz csak ellenoldal érzékelése esetében zár be, valamint, ha nem történik nyitás, akkor nyitójel után a beállított nyitvatartási időzítés leteltével automatikusan visszazár. Áramszünet esetén mechanikusan kulccsal is nyitható.
Fontos, hogy a szerelési és bekötési útmutatót minden esetben tartsák be, a helytelenül bekötött például tápmegszakítással vezérelt csapzár elektronikája károsodhat.
FIGYELEM! A solenoid elven működő elektromos csapzárakat TILOS menekülési útvonalakba telepíteni. Amennyiben az ajtó bármilyen okból feszül, akkor a csapot mozgató solenoid nem képes elegendő erőt kifejteni, hogy visszahúzza a csapot a helyére. Emiatt az ajtó nem fog kinyílni, csak ha a feszülés megszűnik.
További adatok
| Működési módok | solenoidos |
|---|---|
| Tápfeszültség (V) | 12 V |
| Táp típusa | DC |
| Tápigény | állandó |
| Maximális áramfelvétel (A) | 570 mA |
| Nyugalmi áramfelvétel (A) | 210 mA |
| Teljesítmény (W) | 2,52 W |
| Teljesítmény solenoid működésekor (W) | 6,84 W |
| Várható éves fogyasztás (kWh) | ~ 22,1 kWh |
| Töréspont (N) | 7845 N |
| Töréspont (kgf) | 800 kgf |
| Vezérlés módja | vezérlő szál (száraz kontakt) |
| Nyitási lehetőség | vezérlő szál – GND rövidre zárása |
| Visszazárás késleltetése | 0 – 3 mp |
| Áramszüneti viselkedés | Fail-safe – nyitva marad |
| Termékcsalád | SILIN csapzár |
| Visszajelzés | ajtó állapot (ajtó csukva) |
| Visszajelzés típusa | Reed relé |
| Ajtó állapot visszajelzés típusa | NO/NC |
| Nyitási irány (DIN 107) | univerzális |
| Felhasználási terület | beltéri ajtók, bejárati ajtók, alumínium ajtók, fa ajtók |
| Szerelési mód | süllyesztve (rejtetten, tok közepébe), süllyesztve konzollal |

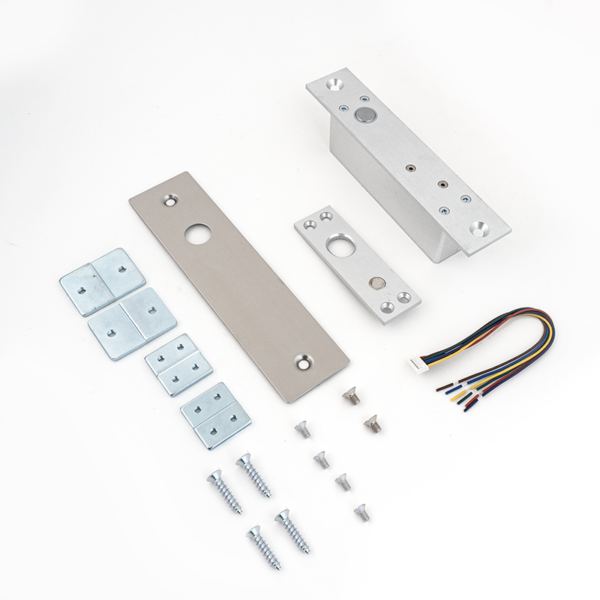

| Csomag tartalma | csapzár, ellenoldal, szerelést segítő konzolok, rögzítő csavarok |
| Kompatibilis konzolok | BBK-601 |
| Telepítés helye | beltér |
| Feszülő / huzatterhelt ajtó nyitás | nem |
| Méret | 160 x 32 x 39 mm |
| Rögzítési pontok távolsága | 140 mm |
| Ellendarab mérete | 90 x 27 x 3,5 mm |
| Süllyesztési méret | 115 x 27 x 34 mm |
| Csap/nyelv alakja | henger |
| Csap/nyelv mérete | 14 x Ø13 mm |
| Víz- és por elleni védelem | nincs besorolás |
| Környezeti hőmérséklet | -10°C ~ +55°C |
| Bruttó súly | 0,52 kg |
| Garancia | 12 hónap |
| Tanúsítványok | CE |
| Gyártó | SILIN |
