Miért válasszunk síkmágnest?
A síkmágnesek ideális megoldást jelentenek minden típusú ajtóra. Ezek a zárak vandálbiztosak, kopó és mechanikus alkatrészeket nem tartalmaznak, így biztonságosan üzemeltethetőek hosszú távon is. Telepítésük egyszerű, szerelőkonzolok segítségével többféle módon fel lehet rögzíteni.
Mire kell odafigyelnünk kis tartóerejű síkmágnes választásakor?
FIGYELEM! A kis méretű vagy kis tartóerejű (35kgf, 70kgf) síkmágnes önmagában nem alkalmas ajtók zárására. Ajtók esetében javasolt legalább 180kgf tartóerejű mágnes kiválasztása.
A síkmágnest minden esetben a belső, védett térbe szabad telepíteni, hogy illetéktelenek ne tudjanak hozzáférni se a rögzítési pontokhoz, se a vezetékekhez.

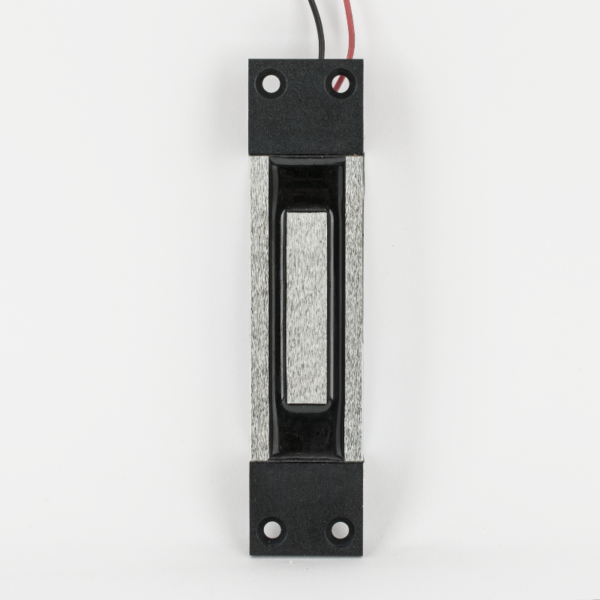

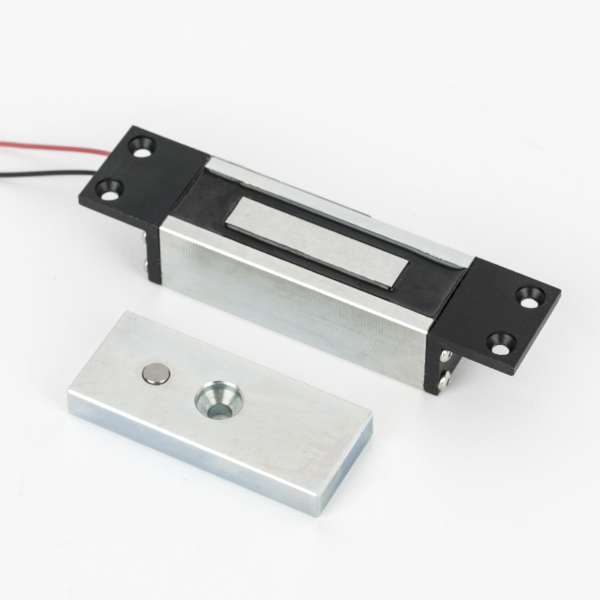

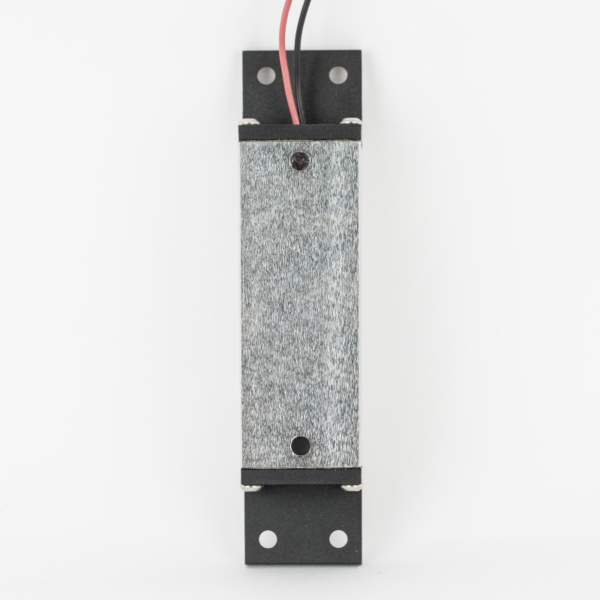

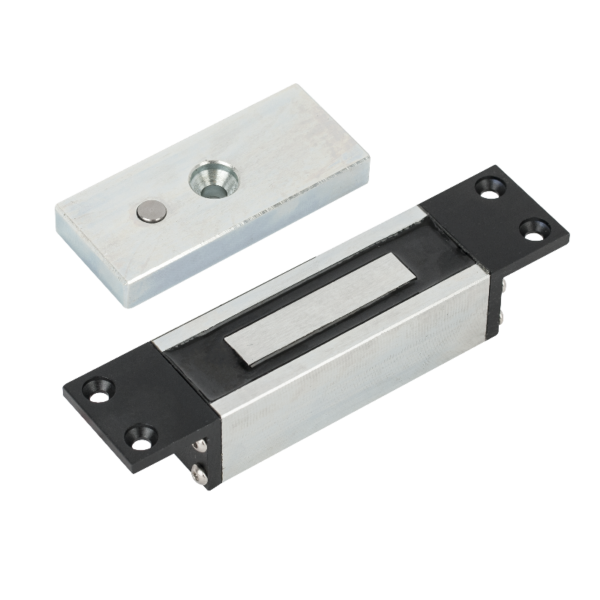

Milyen szerelési lehetőségek vannak az YM-60M síkmágnes esetében?
Kifelé nyíló ajtóra rejtetten
A süllyesztett kivitelű síkmágnesek alkalmazása a legmagasabb esztétikai igényeket kielégítő megoldás, amely lehetővé teszi a síkmégnes diszkrét, esetenként teljesen rejtett integrációját az ajtószerkezetbe.
Tervezési és kivitelezési követelmények:
-
A süllyesztett installáció szerelését megkönnyíti a nyílászáró gyártási fázisában történő, tervezés és előkészítés. A mágnes és az armatúra (ellendarab) befogadására szolgáló fészket, valamint a kábelcsatornák nyomvonalát az ajtólap és a tok keresztmetszetében már a gyártmánytervezés során véglegesíteni kell.
-
A telepítés alapvető feltétele a megfelelő falvastagság és beépítési mélység megléte a tokban, illetve az ajtólapban. A mágnes és az ellendarab süllyesztett elhelyezése csak akkor kivitelezhető, ha az ajtószerkezet keresztmetszeti méretei lehetővé teszik a szükséges szerelési hézagok kialakítását anélkül, hogy a szerkezeti integritás sérülne.
-
Süllyesztett szerelés esetén kritikus jelentőségű a mágnes és az ellendarab közötti pontos illeszkedés (hézagmentes záródás). Az eltérések a hatásos tartóerő drasztikus csökkenését eredményezhetik.
Szükséges kozolok a szereléshez:
- Síkmágnes: saját gyári konzollal
- Ellenoldal: átmenő csavarra
Szerelési környezet: széles keresztmetszetű ajtólap és széles tokozat
Befelé nyíló ajtóknál ZL-konzol használata
Bizonyos előkészülettel és megfelelő ajtó kialakítás esetén süllyesztett kivitelű síkmágnesek is szerelhetők befelé nyílió, ajtókra. A síkmágnes felszereléséhez ZL-konzolszett „Z” konzolát lehet használni.
-

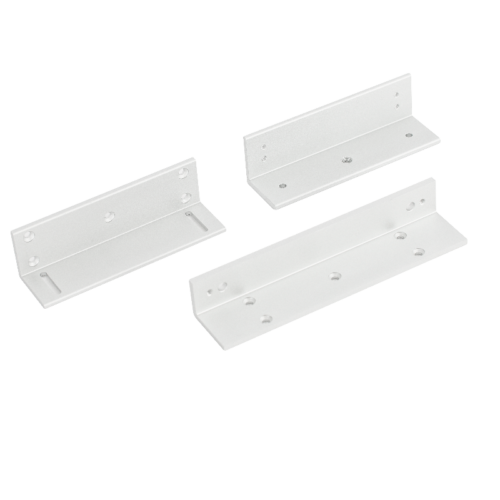

„Z” konzol: Ezzel szereljük fel az ellendarabot (armatúrát) a nyíló ajtólapra. A konzol kialakítása lehetővé teszi a finomhangolást: az állítási lehetőségekkel könnyedén áthidalhatjuk az ajtólap és a tok síkja közötti szintkülönbséget, így biztosítva a mágnes és az ellendarab tökéletes záródását.
Szükséges kozolok a szereléshez:
- Síkmágnes: saját gyári rögzítő fülekkel
- Ellenoldal: MBK-70Z konzollal
Szerelési környezet: széles keresztmetszetű ajtólap és széles tokozat
További adatok
| Tápfeszültség (V) | 12 V |
|---|---|
| Táp típusa | DC |
| Maximális áramfelvétel (A) | 140 mA |
| Teljesítmény (W) | 1,68 W |
| Nyitáskori fogyasztás (W) | 0 W |
| Záráskori fogyasztás (W) | 1,68 W |
| Várható éves fogyasztás (kWh) | 14,7 kWh |
| Tartóerő (N) | 588 N |
| Tartóerő (kgf) | 60 kgf |
| Működési módok | szünetáramú – feszültségre zár |
| Nyitási lehetőség | vezérelt elektromos jel |
| Vezérlés módja | tápmegszakítás |
| Áramszüneti viselkedés | Fail-safe – nyitva marad |
| Felhasználási terület | szekrények, fiókok |
| Telepítés helye | beltér |
| Szerelési mód | süllyesztve konzollal |

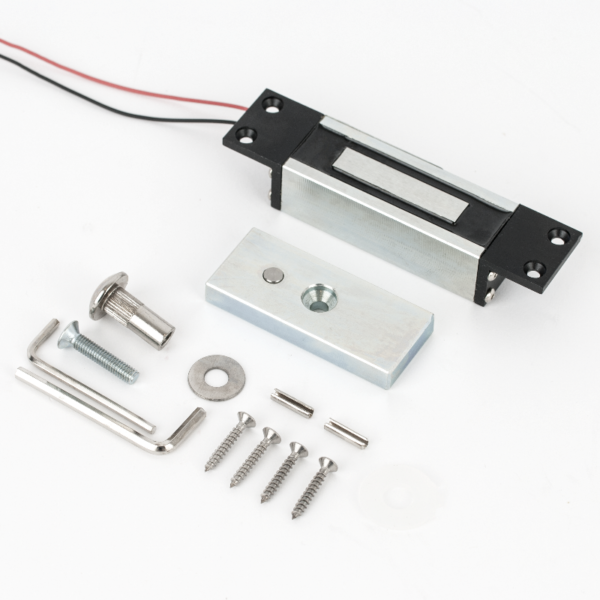

| Csomag tartalma | síkmágnes gyári rögzítési lehetőséggel, ellendarab, csavarkészlet, imbuszkulcs |
| Kompatibilis konzolok | MBK-70U, MBK-70Z |
| Feszülő / huzatterhelt ajtó nyitás | igen |
| Méret | 130 x 30 x 25 mm |
| Ellendarab mérete | 75 x 32 x 10 mm |
| Süllyesztési méret | 92 x 30 x 21 mm |
| Víz- és por elleni védelem | nincs besorolás |
| Környezeti hőmérséklet | -10°C ~ +55°C |
| Gyakori telepítési hibák | FIGYELEM! Az YV-100 síkmágnes vezérlők elektromos zárvezérlő kimenete nem stabilizált. Ezért ha a megtáplálás 12V AC vagy annál nagyobb váltakozó feszültségű, akkor PCB-504 feszültségstabilizáló használata kötelező. |
| Bruttó súly | 0,65 kg |
| Garancia | 36 hónap |
| Tanúsítványok | CE |
| Gyártó | YLI |
