A kapumozgató morotja 24V DC feszültségről működik és legfeljebb 3,5 méteres, vagy maximum 800 kg tömegű szárnyak* mozgatására alkalmas.
A SPIDER kapumozgató karok kialakítása lehetővé teszi a rendszer telepítését vastag oszlopokkal rendelkező kapukra. A csuklópánt közepe és a motor alapja közötti távolság akár 520 mm is lehet. Lakossági valamint csuklókaros kategóriában ipari felhasználásra egyaránt alkalmas. A motorok az ajtókat zárva tartva automatikusan reteszelnek**, vészhelyzet esetén manuálisan nyithatók.
A felhasznált minőségi anyagoknak köszönhetően a SPIDER szárnyaskapu mozgató termékcsalád alacsony karbantartást igényel, nagyfokú ellenállással és tartóssággal rendelkezik.
*= A paraméterek külön értelmezendő felső határok, részletes kifejtést a tulajdonságok között és az adatlapban talál.
**= 1,8m-nél nagyobb szárnyak esetében elektromos zár beépítése javasolt!
További adatok
| Tápfeszültség (V) | 24 V |
|---|---|
| Táp típusa | DC |
| Maximális áramfelvétel (A) | 3,5 A |
| Motor típusa | DC léptetőmotor |
| Motor teljesítmény (W) | 85 W |
| Motor nyomatéka | max. 400 Nm |
| Vezérlő típusa | QK-CE24BATRA |
| Mozgatható kapuszárny paraméterei | 800 kg/2 m <-> 400 kg/3,5 m |
| Maximális szárny méret | 3,5 m |
| Maximális szárny súly | 800 kg |
| Munkaciklus | 100% (folyamatos igénybevételre) |
| Vezérelt kimenet típusa | feszültség kimenet (kiegészítő táp, lámpa, elektromos zár) |
| Vezérelt kimenetek terhelhetősége | kiegészítő táp – 3W (12V DC @ 250 mA), lámpa – 24W (24V DC @ 1 A), elektromos zár – 48W (24V DC @ 2 A) |
| Akadályérzékelő bemenetek | nyitási (belső) fotocella (NO/NC – állítható), záródási (külső) fotocella (NO/NC – állítható) |
| Nyitási idő | 13 mp |
| Visszazárás késleltetése | 0-99 mp |
| Maximális nyitási szög | 110° |
| Programozási lehetőségek | vezérlőről digitálisan |
| Nyitási lehetőség | vezérelt elektromos jel, (NO – száraz kontaktus), (NO – száraz kontaktus, <1s), távirányító |
| Áramszüneti viselkedés | fail-secure, kulccsal mechanikusan nyitható |
| Működési módok | teljes nyitás, részleges nyitás, gyors zárás, gyalogos kapu |
| Egyéb funkciók | – szünetmentesíthető – automatikus mozgási útvonal tanulás (nyitási/zárási idő) – állítható sebesség – potméterrel állítható a lassítás és akadályérzékelés mértéke – gyors távirányító feltanítás (akár menübe való belépés nélkül), – állítható működési módok – "single-leaf" mód – állítható elektromos zár kimenet |
| Akkumulátor töltési áram | 0,1A (24V) |
| Test mérete | 380 x 156 x 171 mm |
| Termékcsalád | SPIDER – szárnyaskapu, csuklókaros |
| Telepítés helye | kültér |
| Szerelési mód | felületre |
| Javasolt felhasználás | nyíló kapuk esetében, nagy méretű oszlopokra, erőteljesebb lakossági felhasználásra, ipari felhasználásra |

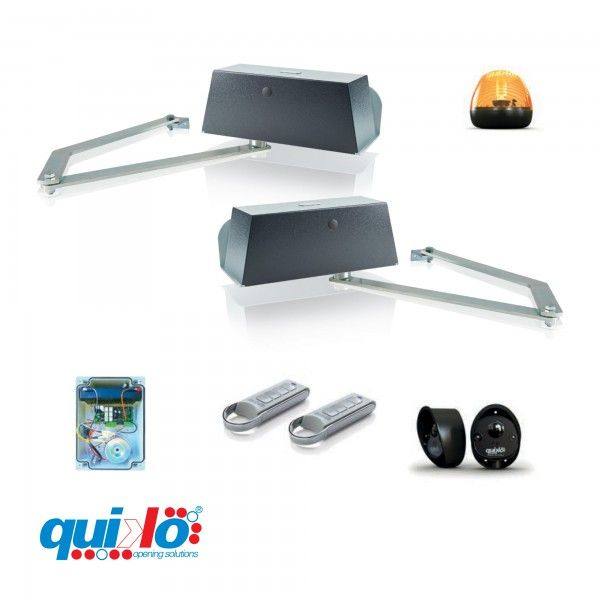

| Csomag tartalma | 2 db mozgató motor és tartozékai 1 db vezérlőegység 1 db villogó lámpa 1 pár biztonsági fotocella 2 db 433 MHz-es távvezérlő 2 db mechanikus nyitókulcs |
| Kompatibilis kiegészítők | QK-LUX24LED (lámpa), QK-BRALUX ("L" szerelőkonzol a lámpához), QK-M04 (távirányító), QK-FTPO (fotocella), QK-AN433-V4 (antenna) |
| Víz- és por elleni védelem | IP44 |
| Környezeti hőmérséklet | -30°C ~ +70°C |
| Garancia | 48 hónap* |
| Tanúsítványok | CE |
| Gyártó | QUIKO |
