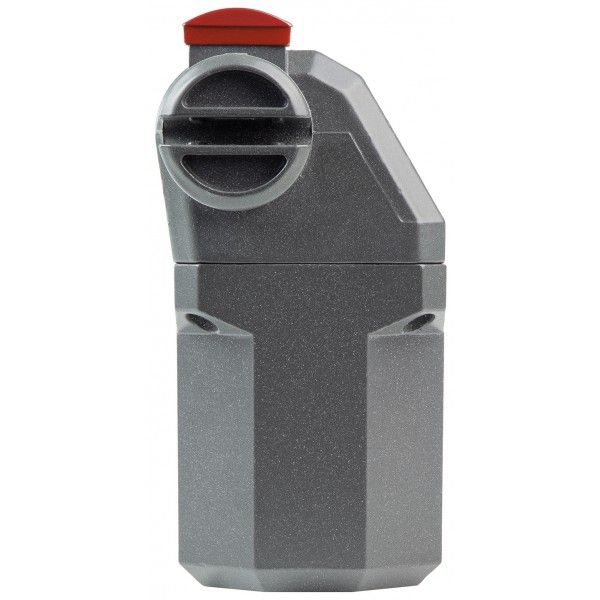

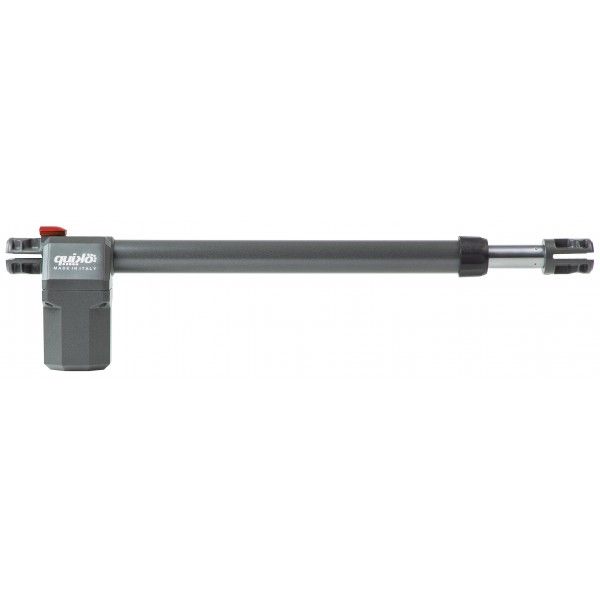

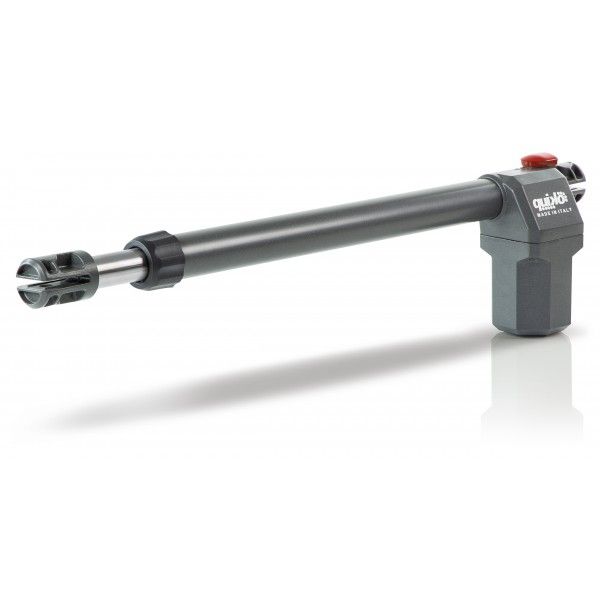

A kapumozgató morotja 230V AC feszültségről működik és legfeljebb 4 méteres, vagy maximum 700 kg tömegű szárnyak* mozgatására alkalmas. A motor házának csökkentett méretei lehetővé teszik azok telepítését olyan környezetben is, ahol a rendelkezésre álló hely korlátozott. A motorok az ajtókat zárva tartva automatikusan reteszelnek**, vészhelyzet esetén manuálisan nyithatók. A felhasznált minőségi anyagoknak köszönhetően az EON szárnyaskapu mozgató termékcsalád alacsony karbantartást igényel, nagyfokú ellenállással és tartóssággal rendelkezik. *= A paraméterek külön értelmezendő felső határok, részletes kifejtést a tulajdonságok között és az adatlapban talál. |
 |
⚠️ FONTOS KARBANTARTÁSI, ÜZEMELTETÉSI ÉS JÓTÁLLÁSI FIGYELMEZTETÉS
A motor mozgó dugattyúrúdját mindig tisztán és szárazon kell tartani!
A dugattyúrúd kenése olajjal, zsírral vagy bármilyen ragadós kenőanyaggal szigorúan tilos! Ne használjon WD‑40-et, szilikonspray-t, kenőolajat, gépzsírt vagy más, olajos, zsíros, illetve ragadós réteget képező anyagot.
Az olajos vagy zsíros felületen megtapadó por és homokszemcsék a dugattyú mozgása közben csiszolóanyagként viselkednek. Ezek összekarcolhatják a dugattyúrudat, valamint károsíthatják a teflon vezetőperselyt és a tömítő szimeringet. A sérült tömítésen keresztül nedvesség juthat a motor belsejébe és a menetes orsóhoz, ami korróziót, működési rendellenességet, végül pedig a motor üzemképtelenné válását vagy teljes tönkremenetelét okozhatja.
A dugattyúrúd tisztításához puha, szöszmentes törlőkendőt használjon. Erősebb szennyeződés esetén kizárólag olyan, az alkatrészek anyagával kompatibilis tisztítószer alkalmazható, amely elpárolgása vagy letörlése után nem hagy olajos, zsíros vagy ragadós réteget. Erre a célra például izopropil-alkohol vagy megfelelő, maradékmentesen párolgó féktisztító használható.
A tisztítószert a törlőkendőre kell felvinni; azt közvetlenül a motorra, a dugattyúrúd tövénél található tömítésre vagy a vezetőpersely nyílásába permetezni tilos. Tisztítás után a dugattyúrudat teljesen szárazra kell törölni.
Téli időszakban a dugattyúrúd és a vezetőpersely közé jutott nedvesség 0 °C alatti hőmérsékleten megfagyhat. Ilyenkor a motor elektromosan, illetve kézi kioldást követően sem feltétlenül mozgatható. A befagyott szerkezetet bekapcsolni, erőltetni vagy mechanikusan feszegetni tilos, mert ez a motor és a hajtás súlyos, akár helyreállíthatatlan károsodását okozhatja.
JÓTÁLLÁSRA VONATKOZÓ FELTÉTEL
Amennyiben a műszaki bevizsgálás megállapítja, hogy a motor meghibásodása, üzemképtelenné válása vagy tönkremenetele a dugattyúrúd olajos, zsíros vagy ragadós anyaggal történő kezelésére, tiltott kenőanyag használatára, szakszerűtlen tisztítására, illetve az ezek következtében kialakult szennyeződésre, tömítéssérülésre, nedvességbejutásra vagy befagyásra vezethető vissza, az ebből eredő meghibásodásra a jótállás és a garanciális javítás nem terjed ki.
A kizárás kizárólag a nem megfelelő kezelés és a bekövetkezett meghibásodás között igazolható ok-okozati összefüggés esetén alkalmazható. Ez nem érinti a vásárló más, a szabálytalan tisztítással vagy kenéssel össze nem függő hibák tekintetében fennálló, jogszabályon alapuló jótállási és szavatossági jogait.
A motor megbízható és hosszú élettartamú működésének alapvető feltétele a dugattyúrúd rendszeres ellenőrzése, valamint tisztán és teljesen szárazon tartása.
További adatok
| Tápfeszültség (V) | 230 V |
|---|---|
| Táp típusa | AC |
| Maximális áramfelvétel (A) | 0,9 – 1,5 A |
| Motor típusa | AC (aszinkron) |
| Motor teljesítmény (W) | 350 W |
| Motor nyomatéka | max. 2200 N |
| Vezérlő típusa | QK-CE220BATRL4 |
| Kondenzátor kapacitása | 12,5 µF |
| Mozgatható kapuszárny paraméterei | 700 kg/2 m <-> 300 kg/4 m |
| Maximális szárny méret | 4 m |
| Maximális szárny súly | 700 kg |
| Munkaciklus | 40% (alacsony igénybevételre) |
| Vezérelt kimenet típusa | feszültség kimenet (kiegészítő táp, lámpa) |
| Vezérelt kimenetek terhelhetősége | kiegészítő táp – 9,6W (24V DC @ 400mA), lámpa – 20W (24V DC @ 834mA) |
| Nyitási idő | 20 mp |
| Visszazárás késleltetése | 0-99 mp |
| Test kivitele | ellenálló szinterezett öntvényből készült ház, megerősített mozgás átvivő alkatrészek |
| Maximális nyitási szög | 90°/100° (telepítés határozza meg) |
| Programozási lehetőségek | vezérlőről digitálisan |
| Nyitási lehetőség | vezérelt elektromos jel, (NO – száraz kontaktus), (NO – száraz kontaktus, <1s), távirányító |
| Áramszüneti viselkedés | fail-secure, kulccsal mechanikusan nyitható |
| Működési módok | teljes nyitás, részleges nyitás, gyors zárás, gyalogos kapu |
| Egyéb funkciók | – túlmelegedés elleni védelem (150°C), – félautomata mozgási útvonal tanulás távirányítóval (nyitási/zárási idő, automata visszazárás) – automata akadály érzékelés érzékenység állítás – állítható motor erő, – digitálisan programozható kimenetek – "heavy winter" funkció – "kick-back" funkció – "single-leaf" mód – társasház mód – nyitási ciklus számlálása |
| Test mérete | 740 x 87 x 190 mm |
| Lökethossz | 400 mm |
| Termékcsalád | EON – szárnyaskapu, strapabíró kialakítás |
| Telepítés helye | kültér |
| Szerelési mód | felületre |
| Javasolt felhasználás | nyíló kapuk esetében, kis méretű oszlopokra, lakossági felhasználásra |
| Csomag tartalma | 2 db mozgató motor és tartozékai 1 db vezérlőegység 1 db villogó lámpa 1 pár biztonsági fotocella 2 db 433 MHz-es távvezérlő 2 db mechanikus nyitókulcs, 2 db mechanikus véghatároló |
| Kompatibilis kiegészítők | QK-LUX24LED (lámpa), QK-BRALUX ("L" szerelőkonzol a lámpához), QK-M04 (távirányító), QK-FTPO (fotocella), QK-AN433-V4 (antenna), QK-ELOCKM ( impulzus vezérlő modul – 12V DC @ 0,3/2A), QK-SMARTM (külső relé modul), QK-BRAE400 (csavarozható szerelőkonzol) |
| Víz- és por elleni védelem | IP44 |
| Környezeti hőmérséklet | -30°C ~ +70°C |
| Garancia | 48 hónap* |
| Tanúsítványok | CE |
| Gyártó | QUIKO |
